拉繩位移傳感器在接力器中安裝連接及電氣調整
發布日期：2019-06-22 點擊次數：51
1.位移傳感器安裝：
現場調整安裝時，注意保證傳感器拉線與接力器運動桿平行運動，否則會損壞傳感器內部導向機構。
2.位移傳感器的連線

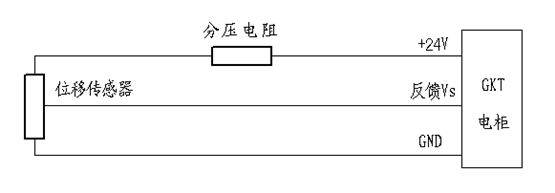

拉繩位移傳感器為旋轉電位器。其中抽頭連至電柜的位移反饋端子，一端串聯一分壓電阻后連至+24V端子，另一端連至GND端子。
手動將接力器關到全關，調整反饋電位器的安裝位置，使反饋電位器中抽頭上的輸出電壓在0.2～0.6V之間;接力器開大時，位移反饋端子對GND端子的電壓應同步增大，否則調換+24V端子、GND端子的連線以及分壓電阻的串連側，如下圖所示。
3、電氣調整

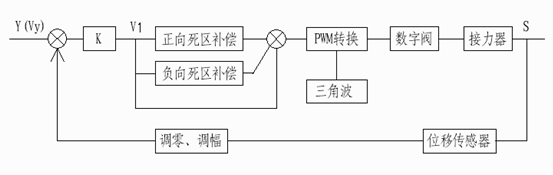

電液隨動系統由驅動板、數字(比例)閥、接力器、位移傳感器構成。PLC根據頻差進行PID調節運算得到調節值Y(0%～99.99%)，反映接力器位移 (如0～170mm)的位移傳感器電壓(如0.2V～7.3V)輸入至PLC，由PLC進行調零、調幅處理后調整為0V～9.99V的對應值S;V與S相減后，放大K倍得到Vv，Vv與正向死區補償、負向死區補償相疊加，并轉換成PWM(脈沖寬度調制)輸出信號，控制比例數字閥向接力器配油，直至V與S相等，從而實現接力器位移S跟隨調節值Y。
