生廣二、二極管的生廣工藝流程:粘片一焊線一塑封一老化一去溢料一打標(打 印)一沖筋一表面處理一分離一測試一包裝一入庫。產品的塑封體和形成是將焊線完工 的產品放入塑封模具中通過注進壓力、注進速度、高溫對塑封料作用結果，在整個封裝過程中注進速度直接影響產品的外觀和內部結構?，F(xiàn)有塑封工序使用的傳統模和MGP模使用的都是接近開關來控制注塑的位。

接近開關控制注進位置的方式的缺陷有:

1.最多只有三段注進位置可以調整，即最低位，慢速位，最高位。

2.在生產的過程中控制就沒那么精確，慢速位只能調整一個位置，從慢速位到注塑完成只有一種模式工藝即:速成、壓力、位置，也不能分段來調整注塑速度和注塑壓力。

3.在生產的過程中滿足不了高端產品的注塑工藝要求(高端產品對注進的工藝要 求比較嚴格)，經常會出現產品外觀不良和產品內部線路得不到保證，因此造成產品的外觀不良和合格率低。

發明內容

本實用新型的目的在于:提供一種帶有直線位移傳感器的模具，以解決現有技術存在控制 不精確、調整位少、以及造成產品不良品多的問題。

達到本實用新型的目的所采取的技術方案是:一種帶有直線位移傳感器的模具，包括模具本體，其特征在于:所述的模具本體上裝有固定座，所述的固定座上裝直線位移傳感器，傳感器的活動模塊安裝在注塑座上。

本實用新型達到的有意效果是:采用本實用新型測量整個注塑行程的距離，隨著 注塑油缸的動作一起動作來改變測得的數據，然后反饋到電腦顯示屏上。根據反饋的數據就可以分段設定所需工藝數值來精確的控制整個行程。本實用新型注塑過程能得到分段準確的控制，對不同產品所需的注進工藝都能滿足。產品降低因外觀不良而造成的損耗，產品 的內部結構也得了很好的保護，提高了產品的合格率。

附圖說明

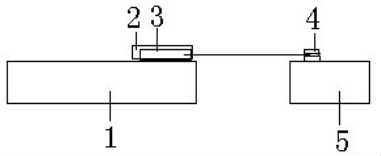

圖1:本實用新型的結構示意圖。具體實施方式

以下結合附圖更詳盡地說明本實用新刑的結構特征。

一種帶有電子尺的模具，包括模具本體1，其特征在于:所述的模具本體1上裝有固定座2，所述的固定座2上裝有直線位移傳感器3，直線位移傳感器3的活動模塊4安裝在注塑座5上。
