磁致伸縮位移/液位傳感器的安裝方式及常見問題
   隨之科技進步的飛速發展，高新科技在各制造行業中獲得了普遍的運用，新科技含水量的磁致伸縮液位傳感器，運用于各種儲存罐的液位儀精確測量。這類液位儀具有高精、地理環境適應力強、安裝方便快捷等特點。因而，運用于原油、化工廠等液位儀精確測量行業，并慢慢替代了其他傳統式的控制器，變成液位儀精確測量中的精典。

在中石油和中石化的成品油批發商品流通制造行業中，儲油罐中剩余油的精確測量關鍵是根據手動式爬罐并使用量棒開展精確測量。用含有重錘式的米制鋼鏈米尺或含有標尺的尺標計量檢定，手工制作紀錄讀值，人工服務查表計算，最終獲得剩余油統計數據。這類測量法不但勞動效率大，一起存有不安全性要素，也沒法確保精密度。某些地區有效電容傳感器/外擴散硅工作壓力式液位變送器精確測量，因?yàn)檫@種控制器零飄移比較嚴重，精確測量誤差大，長期性工作中可靠性差，沒受客戶熱烈歡迎。也是的地區選用等壓式皮膜液位變送器或腳踏式浮子液位計。但是因?yàn)槠つな揭何蛔兯推魇軠囟任：Υ?，且存有漏汽難題，機械設備浮子液位計又常有鋼鏈卡住狀況，因此也沒有獲得普遍的運用。
（選用磁致伸縮液位變送器，開展儲油罐液位儀的精確測量，其優勢主要表現在）：
1.可信性強：因?yàn)榇胖律炜s液位變送器選用光波導入的基本原理，無機械設備移動一部分，故無磨擦，無損壞。全部變換器封閉式在不銹鋼鋼管內，和精確測量物質非觸碰，控制器工作中靠譜，長壽命。
2.高精度：因?yàn)榇胖律炜s液位變送器用光波導入的單脈沖工作中，工作上根據精確測量起止單脈沖和停止單脈沖的時間來明確被測偏移量，因而精確測量高精度，像素好于0.02%FS，它是用其他控制器難以實現的精密度。
3.安全系數好：磁致伸縮液位變送器的防爆型特性高，本安防爆型，應用安全性，非常合適對化工原材料和易燃?xì)怏w的精確測量。精確測量時不用打開罐蓋，防止人工服務精確測量所存有的不安全系數。
4磁致伸縮液位變送器便于安裝和維護保養簡易：磁致伸縮液位儀通常根據罐頂現有支管開展安裝，非常適用地底儲存罐和已投用儲存罐的安裝，并可在安裝全過程中不危害一切正常生產制造。
4.有利于系統軟件自動化技術工作中：磁致伸縮液位變送器的再次儀表盤選用規范輸出數據信號，有利于微型機對數據信號開展解決，非常容易保持連接網絡工作中，提升全部檢測系統的自動化技術水平。
磁致伸縮液位變送器由3個一部分組成
（檢測桿，電源電路模塊和油位傳感器構成）
精確測量時，電源電路模塊造成電流量單脈沖，該單脈沖順著磁致伸縮線往下傳送，并造成1個環狀的電磁場。在檢測桿外裝有油位傳感器，油位傳感器沿檢測桿隨液位儀的轉變而上下左右中移動。因?yàn)橛臀粋鞲衅鲀?nèi)配有1組永磁鐵，因此油位傳感器一起造成1個電磁場。當電流量電磁場與油位傳感器電磁場相逢時，造成1個“歪曲”單脈沖，或稱“回到”單脈沖。將“回到”單脈沖與電流量單脈沖的時差轉化成差分信號，進而測算出油位傳感器的具體部位，測出液位儀。車用汽油滲漏到土壤層中是1個比車用汽油蒸發到氣體中更比較嚴重的難題，在比較發達**它是這項必檢的指標值，都是全球頂峰技術性。磐威高新科技磁致伸縮液位儀在對儲油罐的液位儀及溫度等主要參數開展精確測量的一起，還可對儲油罐開展測漏水，檢漏精密度超過了0.375升/鐘頭，可考慮不一樣客戶的要求，保持較高的特性價比。
一起ETME磁致伸縮位移傳感器也開發設計多了多種多樣型號規格可用與多種多樣精確測量自然環境；

設定常見問題和接線方法

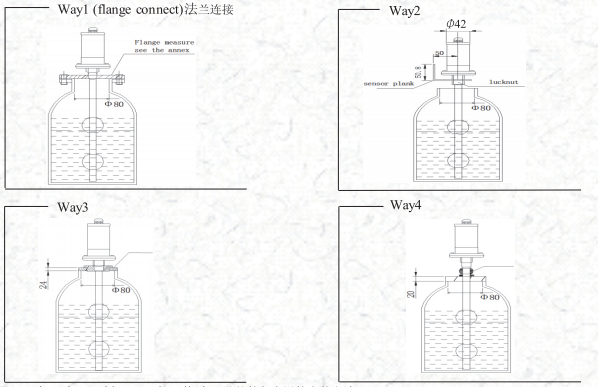

圖1：融入于一部分液罐精確測量，可挑選生產廠家出示的聯接法蘭盤或是獨特訂制的法蘭盤，液位傳感器直 接旋緊。
圖2：適用開罐精確測量，可挑選生產廠家出示的控制器支撐架與防松螺母零配件，將液位傳感器因定在 必須安裝的部位。圖3；適用開罐與密封罐精確測量

圖4：融入于精確測量高寬比可調節的開罐與封罐精確測量，（留意：儲罐張口直徑超過90，有利于油位傳感器安裝，法蘭盤上的安裝 孔應與采用的控制器相一致）

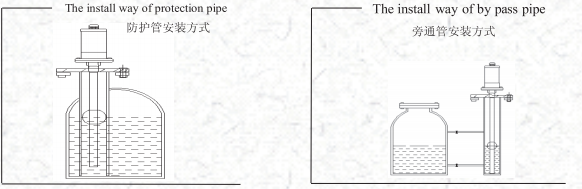

安全防護管與旁通閥管安裝方式；
1，對罐里物質有稍微的拌和或出入液體時會沖擊性的場所，可按安全防護管方法安裝；
2，對罐里物質拌和水平較為強烈或是物質溫度較高的運用場所需按旁通閥管方法安裝。
3.安裝電纜套管。最高峰的液位儀傳輸孔務必鉆在液位儀達不上的地區。將電纜套管下邊與液體聯接，使電纜套管內外的液位儀相同。最好是在電纜套管的每一高寬比常有孔，令其管內外的物質勻稱。
A內嵌安裝方法；
1，將控制器旋緊M18*1.6安裝孔，留意“O”形的突面按圖例生產加工。
2，依據磁環的部位，在自做的活塞桿上鉆4個外螺紋孔，將磁環用內六角螺栓M4*10固定不動好。螺絲頭頂部房屋朝向電子器件倉側：磁環盡可能與測桿共同，但磁環軸力對精確測量精密度無危害。假如有振動的危害，提議在磁環和活塞桿中間加四氟乙烯導向性套。
3，如活塞桿為是否需要磁性原材料制做，需要磁環和活塞桿中間改裝非導磁密封圈。
B外接安裝方式；
對檢測范圍低于1500mm的控制器，提議采用安裝附注；超過1500mm的采用測干固定支架。
2，將磁環用內六角螺栓釘M3*12固定不動在磁環支撐架上，當將磁環裝在測桿時，螺絲頭頂部應房屋朝向電子器件倉側：磁環應盡可能與測桿共同且無觸碰，但磁環稍有軸力不太好危害到控制器的作用。
3，將固定不動呂板緊繞在測桿的最末端，并應用2個M3*8螺絲和2個M3螺帽固定不動好。
留意：安裝附注只出示一條固定不動呂板，將其固定不動在測桿尾端60mm之內：測桿支撐架安裝方法附注有3根固定不動呂板，安裝方式為；一條固定不動在距尾端20mm之內，另一個二根均布在測桿上。
4，最終將全部初裝好的控制器依據安裝規定用自做螺絲固定不動好只能。

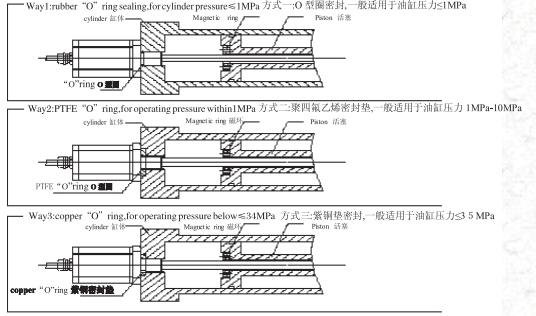

圖中為油壓缸內部安裝方法；

能夠 依據液壓缸壓力挑選合適的密封性方法，常見的液壓缸密封性安裝方法有上邊幾類；
注；沒有獨特要求的，默認設置安裝方法為圖中第1種安裝方法，配o型圈做為密封性方法。
電氣安裝方式：
控制器布線前常見問題；
1，控制器的屏蔽電纜線務必繞開大功率電源，頻射視頻信號和別的有噪音的傳輸線等。
2，在布線，查驗供電系統開關電源是不是考慮：+15VDC~+二十四VDC的規定，而且開關電源功率務必超過商品總功率，按每瓶40mA測算。假如不可以符合要求，請拆換供電系統開關電源以確?？刂破骺梢砸磺姓９ぷ髦小?/span>
