目前公知的拉線位移傳感器，其原理是把直線位移轉換為角度進行測量，它由卷線用的線角轉換器及測量用的角度傳感器組成，二者之間通過連軸器連接。拉線鋼絲繩穿過傳感器殼體上的孔和殼體中的卷線輪連接卷線，卷線角度由角度傳感器測量，卷線長度 代表拉線伸長，可按卷線輪直徑及卷線角度計算得到。角度測量傳感器一般采用多圈電位器或旋轉編碼器，但是，這些電子器件防水性差，拉線位移傳感器在水中時，外部的水會通過穿線孔進入角度傳感器內，引起電氣故障，因此，這種拉線位移傳感器不能在水中使用。

實用新型內容

為了克服現有拉線位移傳感器中角度傳感器不能在水中使用的缺點，本實用新型首先對角度傳感器采用全密封結構，使其具有防水功能，可在水中使用。同時，不用傳統的連軸器連接方式，而采用磁性耦合連軸方式連接線角轉換器和角度傳感器，實現對二者進行密封隔離。

本實用新型解決其技術方案是：把拉線位移傳感器分離為線角轉換器和角度測量 器2個密封隔離的部件，線角轉換器由鋼絲繩、卷線輪、軸承、磁鐵、和反力彈簧組成，封裝 在一個不繡鋼殼體內。角度測量器由角度傳感器、支架、磁鐵、信號電纜組成密封在另一個不繡鋼殼體內。拉線鋼絲繩穿過線角轉換器不繡鋼殼體，平繞在卷線輪上，卷線輪旋轉卷線角度與拉線伸長具有精確線性關系。線角轉換器的卷線輪為雙軸伸，軸的一端裝有一磁鐵，另一端裝反力彈簧。角度測量器由角度傳感器、支架，磁鐵、信號電纜組成，密封在另一個不銹鋼殼體內。角度傳感器轉軸上裝有另一個磁鐵，角度傳感器輸出電壓信號用防水電 纜連接引出殼體外，電纜出口用密封夾頭固定在角度測量器殼體上。由于角度測量器是密封的，置于水中時，角度傳感器等電子部件與水完全隔離，保證了傳感器可靠工作。

通過一連接盤把線角轉換器及角度測量器對接成一體，使二者旋轉軸上的磁鐵在相同軸線上，形成一磁力耦合連軸機構。拉線鋼絲繩伸縮產生位移時，線角轉換器旋轉卷線，通過軸上磁鐵吸力，拉動角度傳感器轉軸同步旋轉，把線角轉換器旋轉角度，即拉線伸 縮位移，轉換為角度傳感器旋轉角度進行電氣測量。按照拉線伸縮長與角度測量電壓的線 性關系可計算出拉線位移。

本實用新型的有益效果是，本拉線位移傳感器，能在水下進行測量，安裝點深度可達100米。

附圖說明

下面結合附圖對本實用新型實施方式進一步說明：

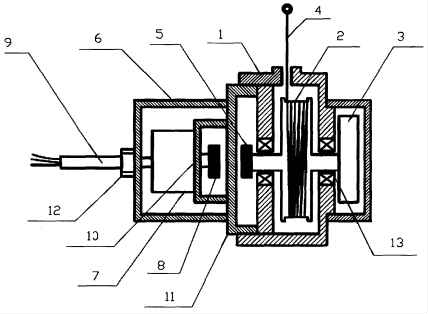

圖1中：1.線角轉換器殼體，2.卷線輪，3.反力彈簧，4.鋼絲繩拉線，5.磁鐵，6.角度測量器殼體，7.角度傳感器，8.磁鐵，9.電纜，10.角度傳感器支架，11.連接盤，12.電纜 夾頭，13.軸承。

具體實施方式

在圖1中，不繡鋼絲繩(4)穿過不繡鋼殼體(1)平繞在卷線輪(2)上，卷線輪為雙 軸伸，由兩個軸承(13)支撐旋轉，雙軸伸的一端與反力彈簧(3)連接，

另一端裝有磁鐵(5)，以上結構封裝在不繡鋼殼體(1)中組成線角轉換器。角度傳感器(7)先安裝在支架(10)上，然后再固定在連接盤(11)上，角度傳感器旋轉軸上安裝磁 鐵(8)，角度傳感器輸出信號用電纜(9)出線，出線孔用電纜夾頭(12)固定，以上結構密封 在不繡鋼殼體(6)內組成角度測量器。通過連接盤(11).把線角轉換器殼體⑴和角度測 量器殼體(6)連接成一個水下用拉繩位移傳感器。

從而實現：拉線鋼絲繩伸縮產生位移，使卷線輪旋轉卷線，卷線輪軸上磁鐵同時旋轉，通過磁力藕合拉動角度傳感器軸上磁鐵同步旋轉，角度傳感器將鋼絲繩直線位移轉換 為角度電壓信號從電纜線輸出，由于角度電壓信號與拉線伸縮位移具有精確線性關系，經 標定計算，可得到拉線鋼絲繩伸縮位移值。
