19系列H,P,D,F型線性磁致伸縮位移傳感器作為一個從站,符合Canbus(ISO 11898)協議標準。磁致伸縮位移傳感器直接把位置數據轉換為面向總線的數據并發送給控制器?？偩€的接口適合于小于1Mbps的速率傳輸。集成在傳感器的軟件支持高度自定義的CANopen, CANbasic和 DeviceNet等磁致伸縮傳感器總線系統·(關于DeviceNet輸出·請參考其他Germanjet文檔)

操作模式

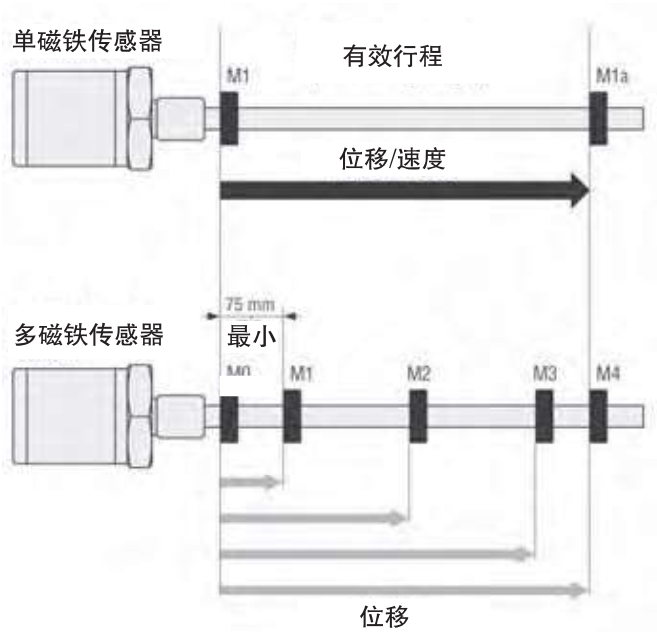

CANbuS傳感器提供下列單一或多個磁鐵位置的測量：

1標準測量：

-CANbasic;位置+速度(單個磁鐵)

-CANopen;位置+速度(1至4個磁鐵)

2多重磁鐵測量：

-CANbasic同時輸出2至20個磁鐵的位置。

CANopen是根據DS-406 V3.1(CIA標準DS-301 V4.02)定義的。CANopen通訊功能描述如下，可以通過配置工具設定。

服務對象數據(SDO)：

SDO主要用來做位移傳感器的設置?？蛇x的參數有：

-位置和速度的分辨率

-4個設定點

-預先設定操作范圍以及4個磁鐵的零點位置。

過程數據對象(PDO):

PDO提供了實時的最大8字節的數據塊傳輸。傳感器通過PDO來輸出磁鐵的位置·速度·限位狀態CAM控制，以及4個以內磁鐵的操作范圍信息。

數據格式為:32位位置數據·16位速度數據·以及8位限值。

DPO的傳輸類型：

• 異步(周期從1至65，535ms)或同步

• 同步對象(SYNC)

• 節點保護對象

• 心跳功能

• 可選總線終端

• 可經CAN總線控制的電路溫度

CANOPen設置

電子數據表格(EDS)被用來作為設置文件。EDS文件可以在隨磁致伸縮位移傳感器的小CD光盤上得到。

2. CANbasic(MTS標準協議)

CANbasic提供了一個簡單,靈活可自定義的短總線接入。

CANbasic協議兼容于CAN 2.0A標準。并且包含了單磁鐵測量的應用數據(位置·速度·傳感器狀態和5個設置點)。

3. CANbasic(多磁鐵測量)

CANbasic可以用單個傳感器最大輸出20個位置磁鐵的位置數據。設置和操作可以通過現場的控制系統來完成。

CANopen地址設置附件

CANopen地址編程器是用來設置位移傳感器的節點地址。

這個動作通常是用總線的LMT和LSS服務來完成的。如果主控制系統不提供這樣的功能，可以用CANOPEN地址編程器直接設定地址。
